VEGA3000設定マニュアル(Windows)

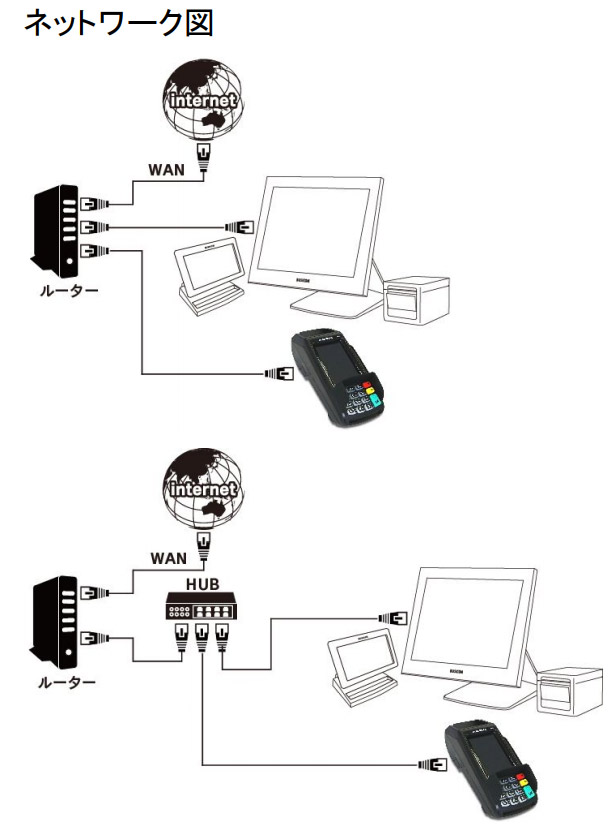

VEGA3000xリアレジネットワーク図
VEGA3000とリアレジの接続は、有線LANで行います その際にVEGA3000とリアレジ用パソコンのIPを固定する必要があります
ネットワーク管理者がいる場合、ネットワーク管理者にご相談ください
設定情報用のIPアドレス確認 Seav(リアレジ)

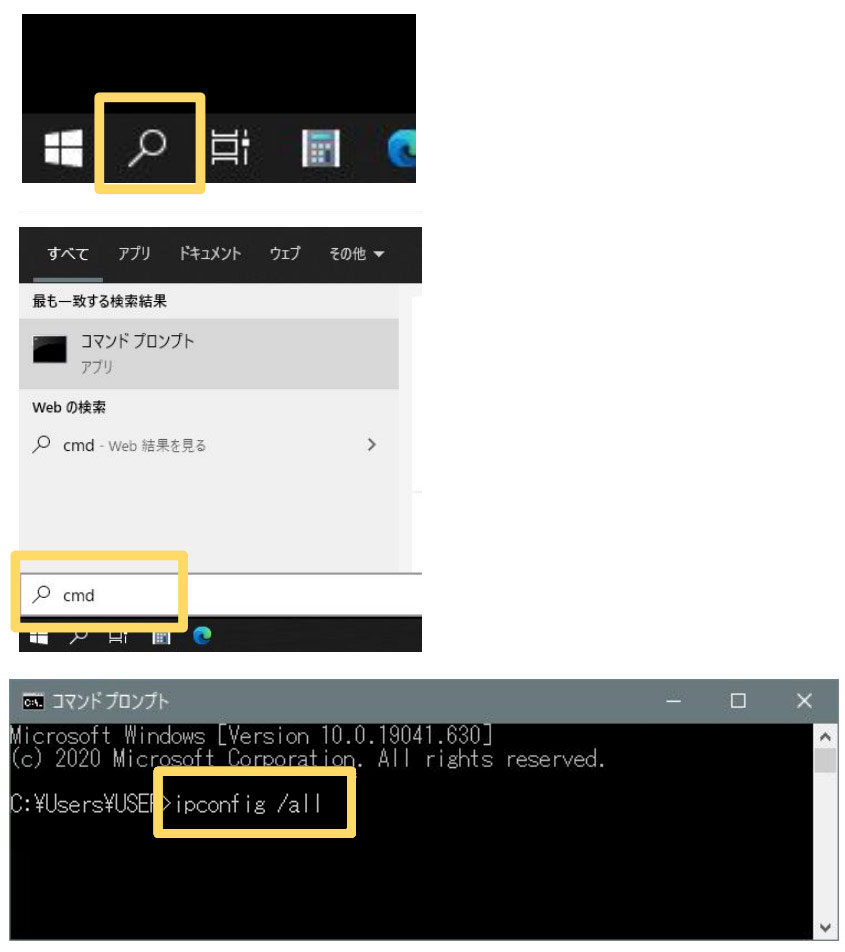

1-デスクトップ左端Windowsマーク横の虫眼鏡マークをクリック
2-「cmd」と入力し「Enter」

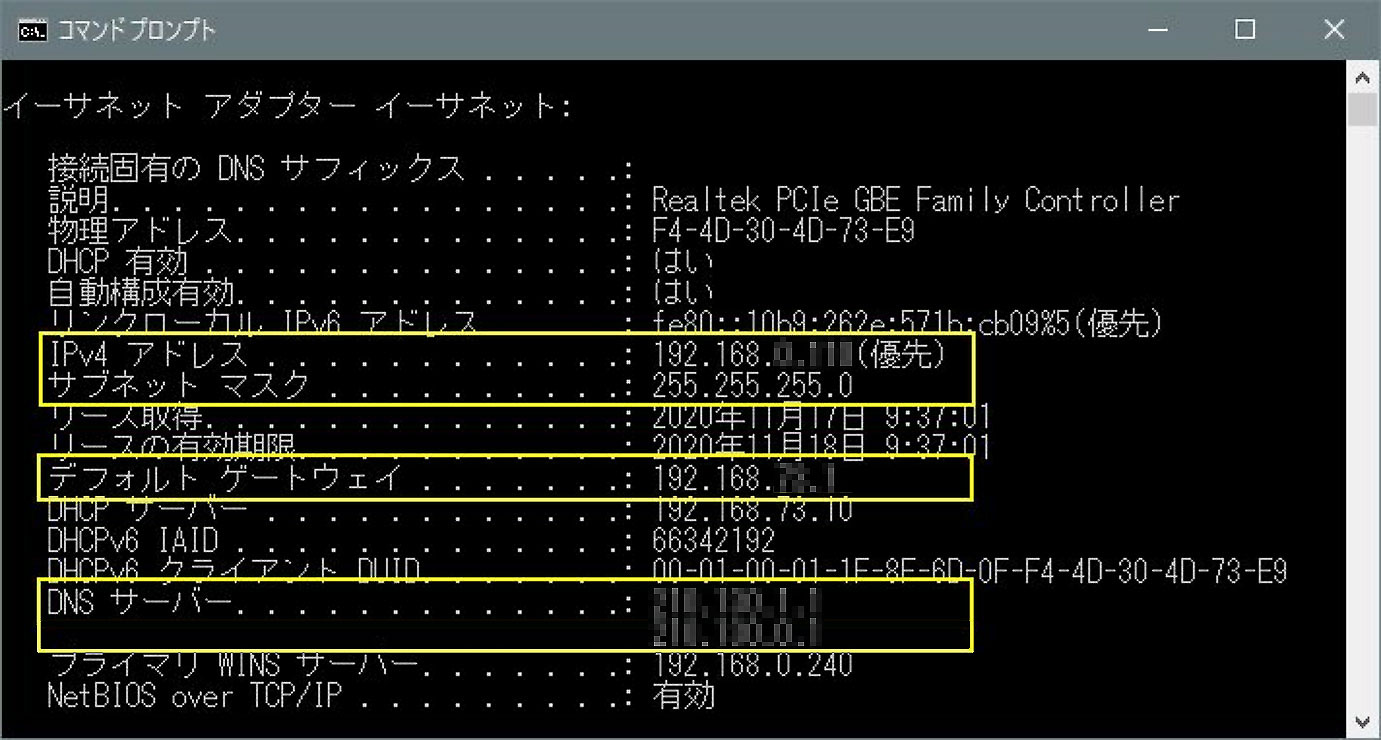

3-コマンドプロンプトで、「 ipconfig/all」と入力し「Enter」
4-ネットワーク情報設定を確認します
ipconfig /allから以下の情報をメモなどに控えてください。
・IPv4アドレス:左3ブロック分のみ確認 (例:192.168.xxx.xxx 赤字の部分のみ)
・サブネットマスク ・デフォルトゲートウェイ
・DNSサーバ:プライマリ・セカンダリの2行を確認 (例:8.8.8.8 8.8.4.4 など)
Seav(リアレジ) IPアドレスの固定設定
VEGA3000とリアレジの接続は、有線LANで行います その際にVEGA3000とリアレジ用パソコンのIPを固定する必要があります

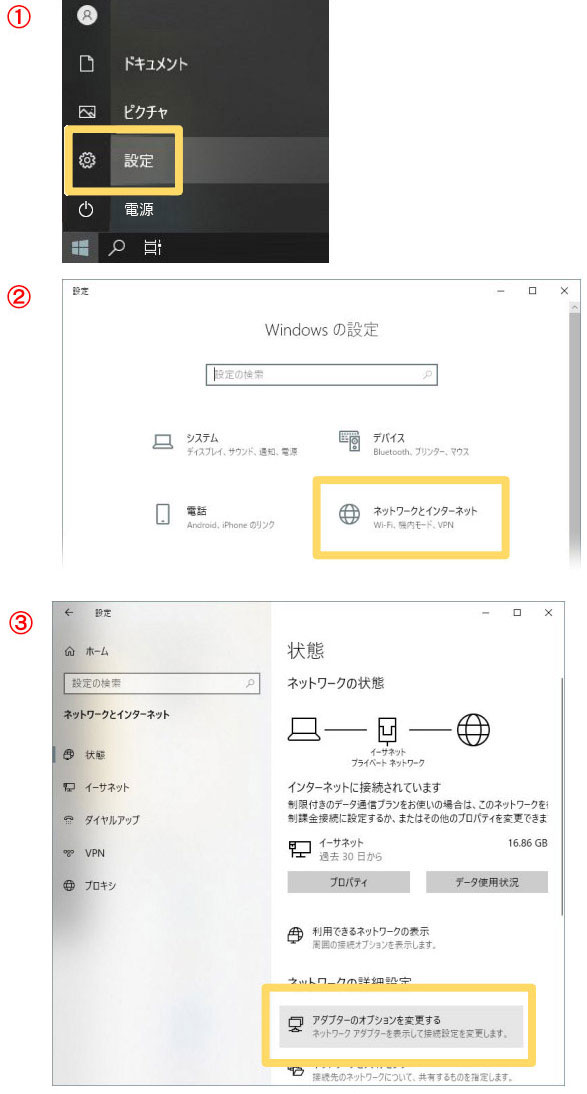

1-スタートから「設定」を押します
2-「ネットワークオプション」を押します
3-「アダプターのオプションを変更」を押します

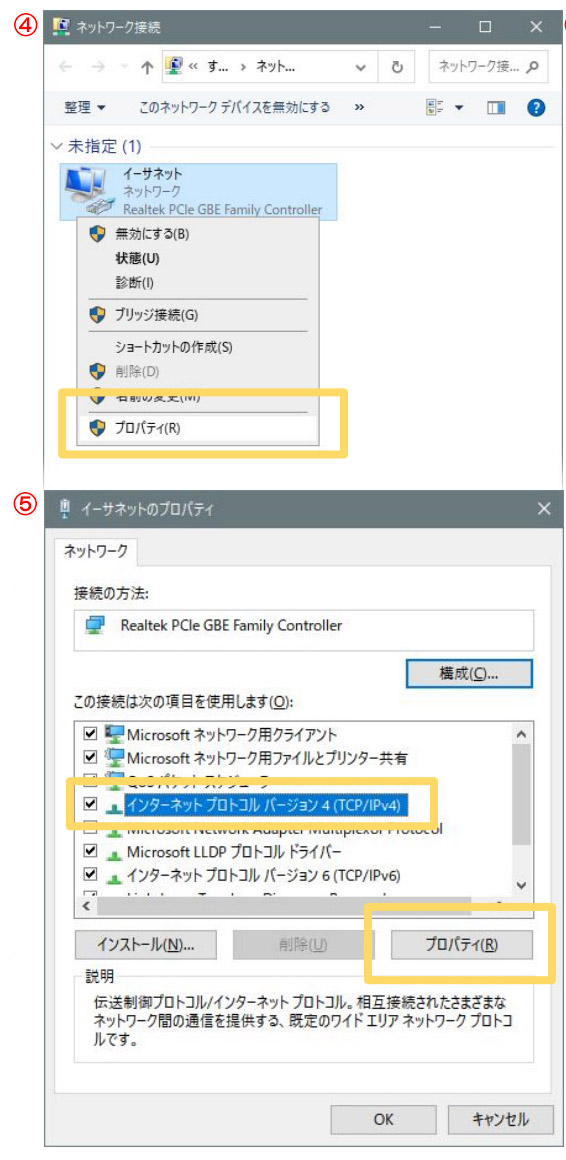

4-「イーサネット」を右クリックして「プロパティ」をクリック
5-「インターネットプロトコルバージョン4(TCP/IPv4)」を選択し 「プロパティ」を押します

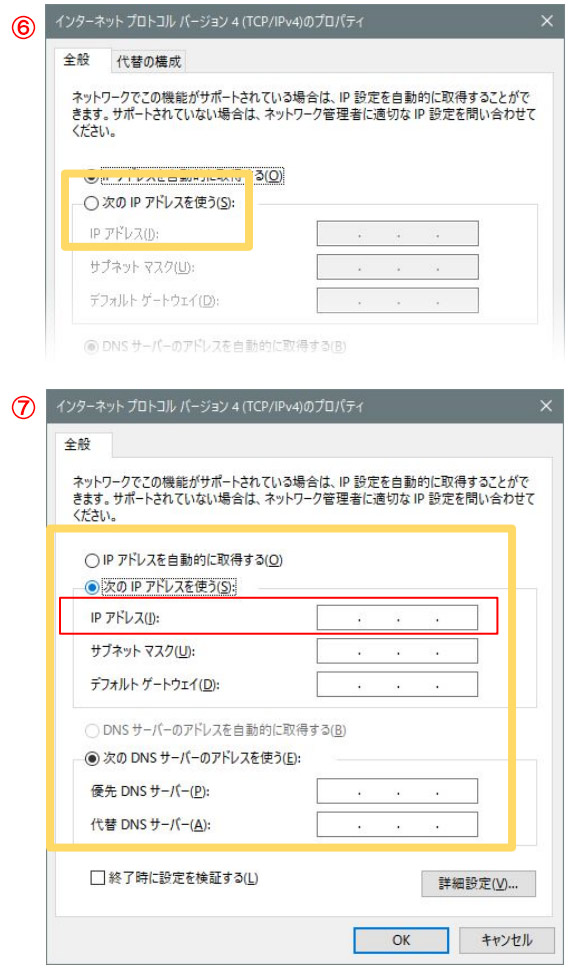

6-「次のIPアドレスを使う」を押します
7- ネットワーク情報に記載されている各アドレスの「 IPアドレス」以外は、同じアドレスを入力
IPアドレスだけは、下記を参考に違うアドレスを入力します
※ ネットワーク管理者がおり、機器のアドレスを固定している場合は、この限りではありません。 (ネットワーク管理者にご相談下さい)
リアレジのPCへネットワーク情報を設定します
ipconfig /allでメモをした情報を元にIPアドレス設定をしてください。
・IPv4アドレス:左3ブロック分+左から4ブロック目は255までの任意の数値を入力 (例:192.168.xxx.180 180など大きな数字はIPアドレスの重複がおきにくいです。)
※管理者がIPアドレスを管理している場合、管理者からIPアドレスを取得して下さい。
・サブネットマスク
・デフォルトゲートウェイ
・DNSサーバ ※1行目(プライマリ)=優先DNSサーバー ※2行目(セカンダリ)=代替DNSサーバー
VEGA3000のIP固定設定

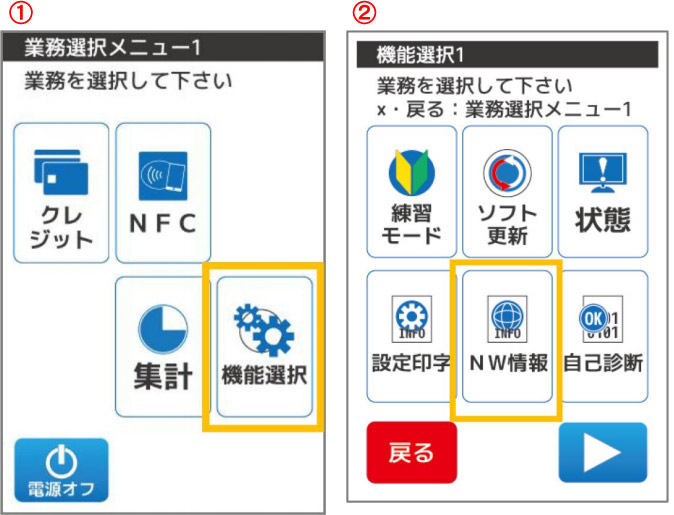

1-スタート画面の「機能選択」を押します
2-「NW情報」を押します

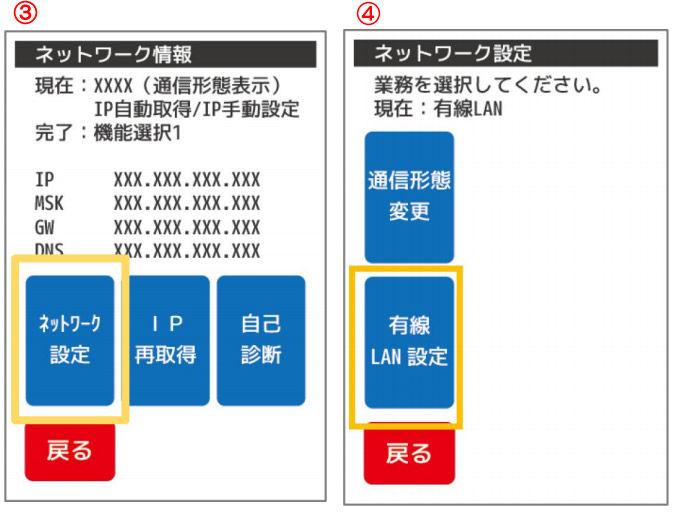

3-「ネットワーク設定」を押します
4-「有線LAN設定」を押します

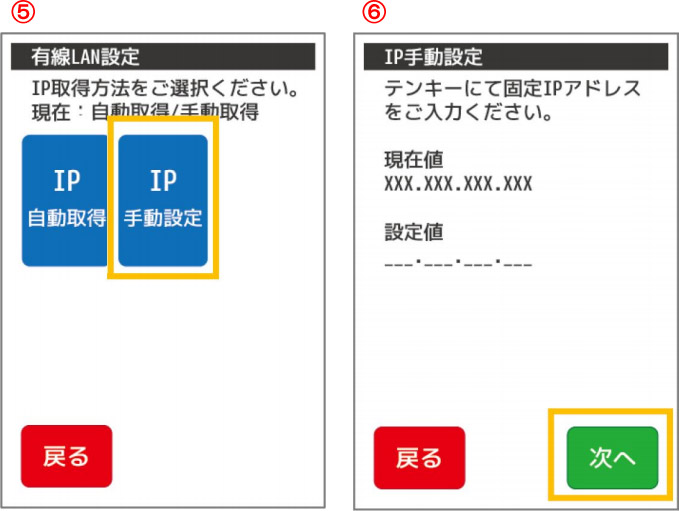

5-「IP手動設定」を押します
6- 各アドレスを入力します IPアドレス「192.168.xxx.190」を入力「次へ」
以下は、下記ネットワーク情報と同じ
サブネットマスク >「次へ」
ゲートウェイ >「次へ」
DNS >「次へ」
VEGA3000へネットワーク情報を設定します
ipconfig /allでメモをした情報を元にIPアドレス設定をしてください。
・[IP] IPv4アドレス:左3ブロック分+左から4ブロック目は255までの任意の数値を入力
(例:192.168.xxx.190 190など大きな数字はIPアドレスの重複がおきにくいです。)
※管理者がIPアドレスを管理している場合、管理者からIPアドレスを取得して下さい。
・[MSK] サブネットマスク
・[GM] デフォルトゲートウェイ
・[DNS] DNSサーバ:1行目(プライマリ)の数値を入力

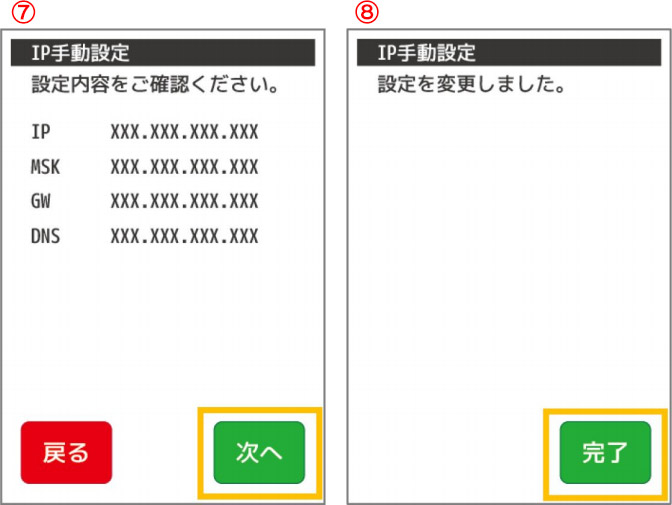

7- 設定情報を確認し「次へ」を押します
8-「完了」を押して終了します
リアレジとVEGA3000の通信方法設定
リアレジとVEGA3000の通信は有線LANとなります
1- TOP画面でテンキーを使い [8][4][0][5][OK]を押します
2-パスワード入力画面、テンキーを使い [0][1][2][0][次へ]を押します

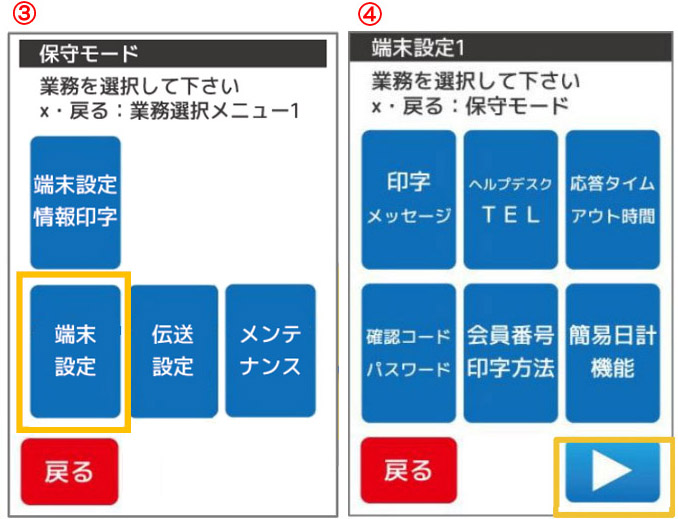

3-「端末設定」を押します
4-端末設定1が表示されます[▷]を押します

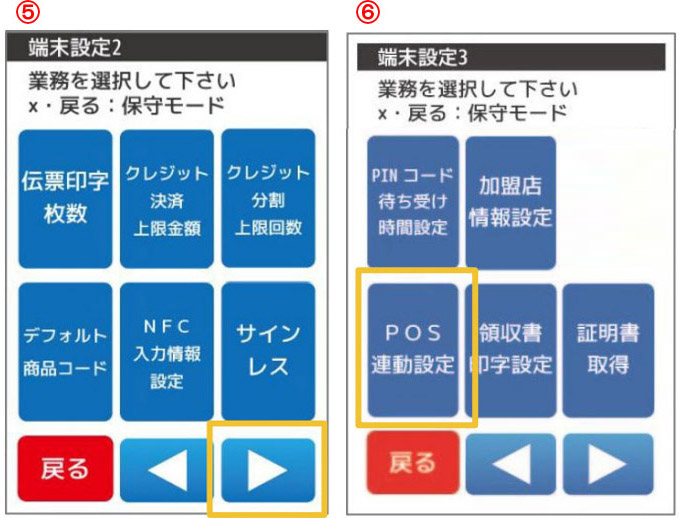

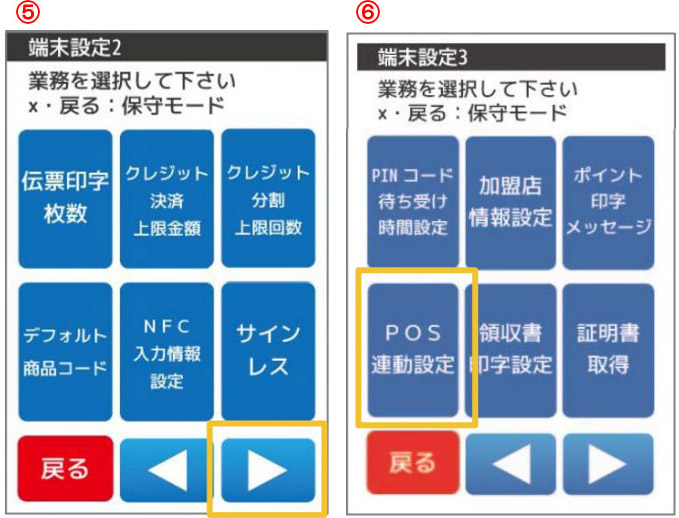

5-端末設定2が表示されます[▷]を押します
6-「POS連動設定」を押します

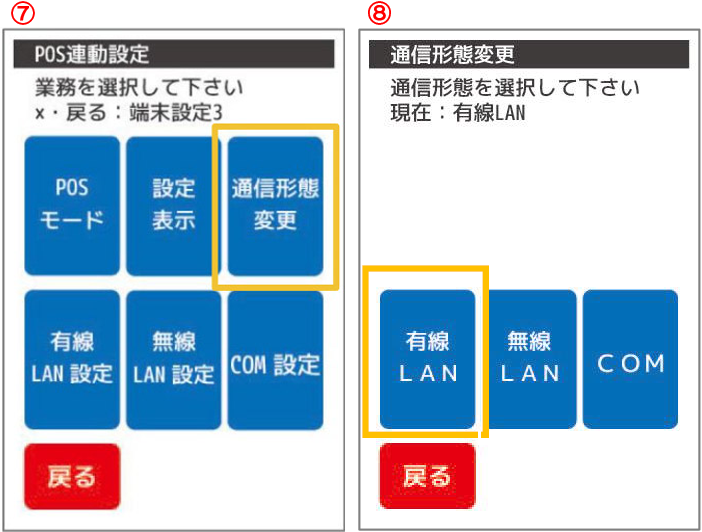

7-「通信形態変更」を押します
8-「有線LAN設定」を押します
※ WiFi䛿接続が安定しません

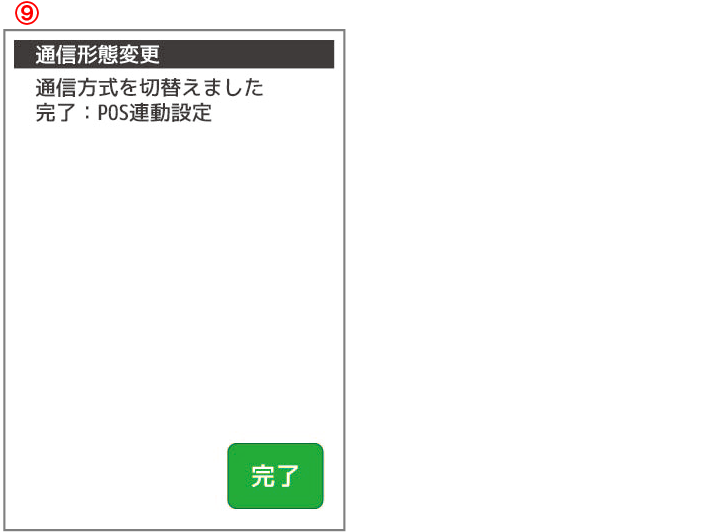

9-「完了」を押します
画面が異なる場合、次項POS連動設定の解除を行って最初からやり直してください
POS連動設定の解除
画面が異なる場合、出荷時にPOS連動設定が入った状態なので、設定を解除します
1- TOP画面でテンキーを使い [8][4][0][5][OK]を押します
2-パスワード入力画面、テンキーを使い [0][1][2][0][次へ]を押します
3-「端末設定」を押します
4-端末設定1が表示されます[▷]を押します
5-端末設定2が表示されます[▷]を押します

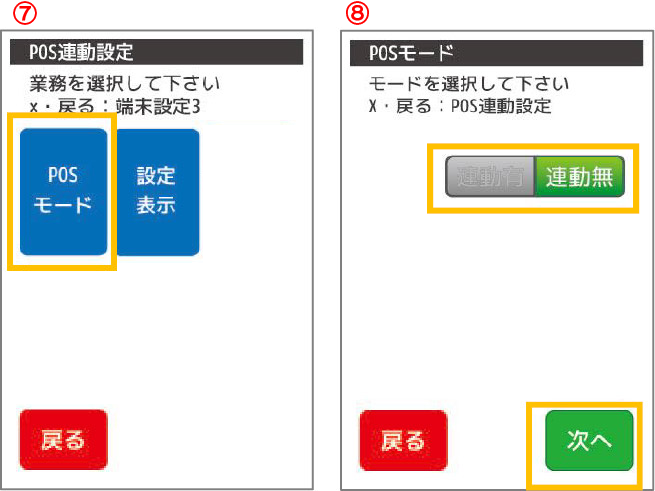

6-「POS連動設定」を押します
7-「POSモード」を押します
8-「練度無」を押します ※ WiFi䛿接続が安定しません
9-「次へ」を押します
VEGA3000にパソコン(リアレジ)のIP設定を入力
VEGA3000に、リアレジがインストールされているパソコンのIPアドレスを設定します

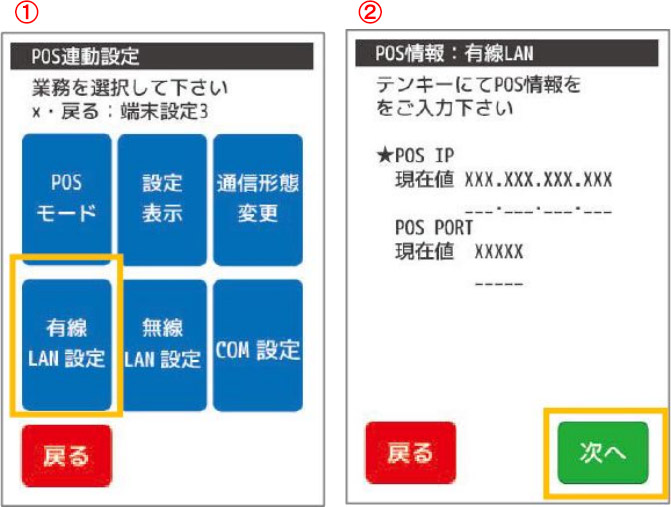

1- 通信方法の設定が終了すると、 POS連動設定画面に戻ります 「有線LAN」設定を押します
2-テンキーを使い、パソコンの固定 IPアドレスをVEGA3000に登録します
・POS IP 本マニュアルでは、 192.168.0.180となります ネットワーク管理者がいる場合ご相談ください
・POS PORT「53001」で登録してください 「次へ」を押します

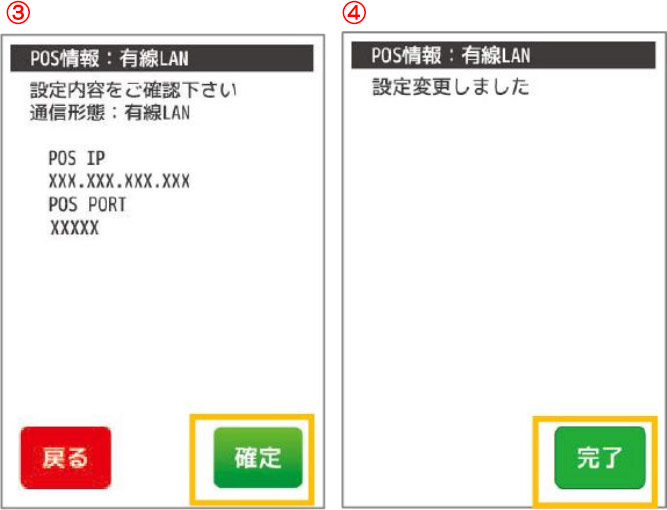

3- 設定内容の確認画面になります「確定」を押します
4-「完了」を押して終了します

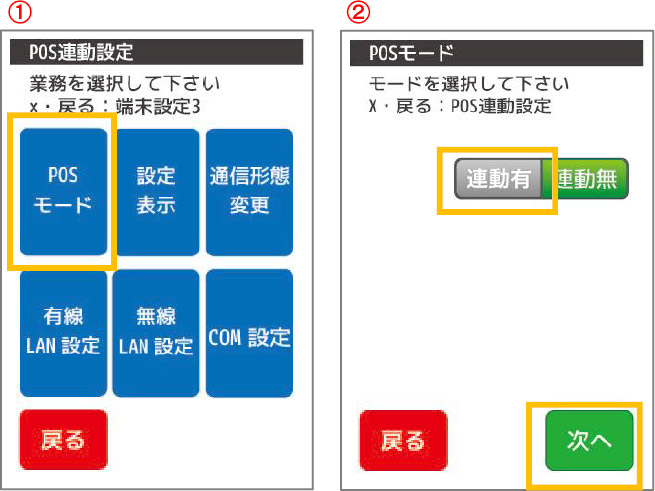

POS連動設定
1- 「POSモード」を押します
2-「連動有」を押します

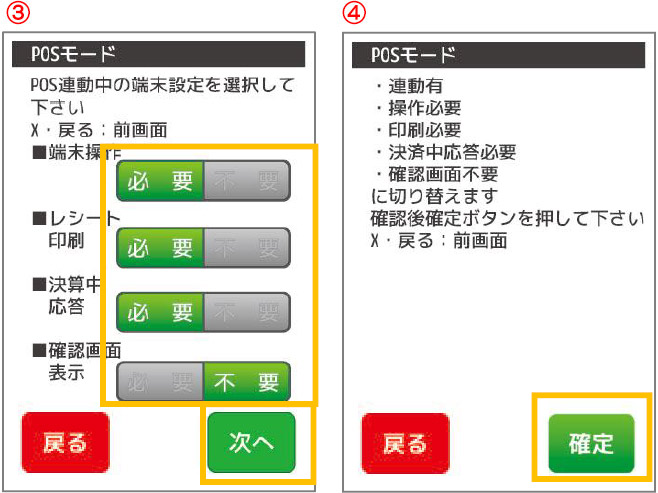

3- POSモードを図の様に設定し「次へ」
4-「確定」を押して終了します
VEGA3000の運用
GMOゲトウェイサーバ接続のVEGA3000とリアレジの連動マニュアルとなります
※原則的に、端末の操作に関しては端末のマニュアルを参照してください
売上)クレジット/銀聯カード(VEGA3000)
クレジットカード全ブランド+銀聯(共通
※決済端末の詳細な操作方法は、製品マニュアルをご参照ください

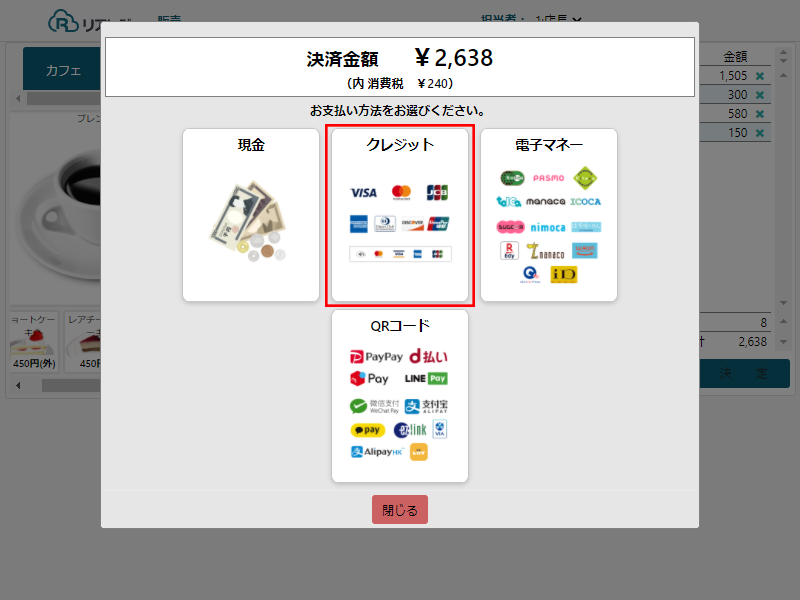

1-リアレジ小計画面で、クレジット/銀聯を選択

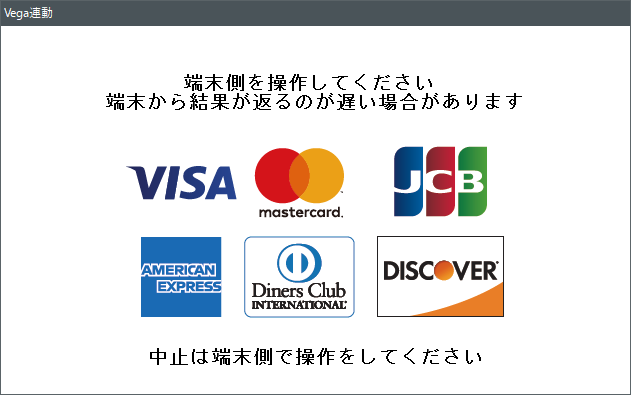

2- 「端末側を操作してください・・・」の表示
【 端末操作 】

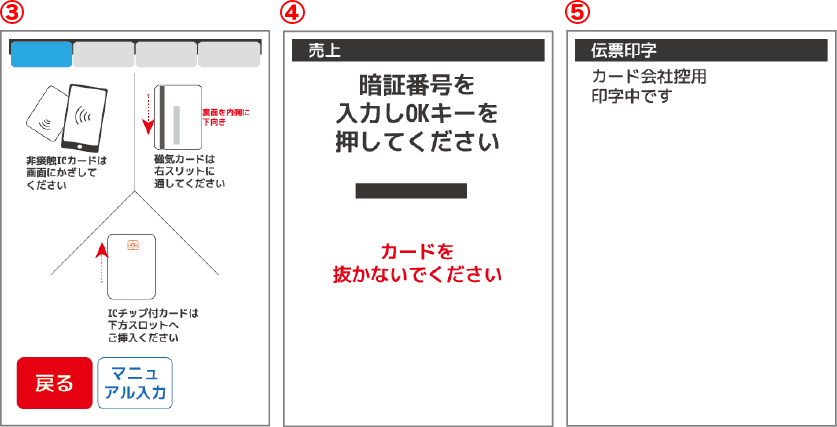

3-カードを「ICカード:タッチ・挿入」「磁気カード:スライド」します
4-「暗証番号入力」は、カードや契約状況により表示・非表示
※カードや契約状況により、ボーナス・分割・ボーナス併用・リボを表示 一括払い以外は、端末の表示に従って進めてください
5- 伝票印字「カード会社控え」印字が終わったら切り取ります

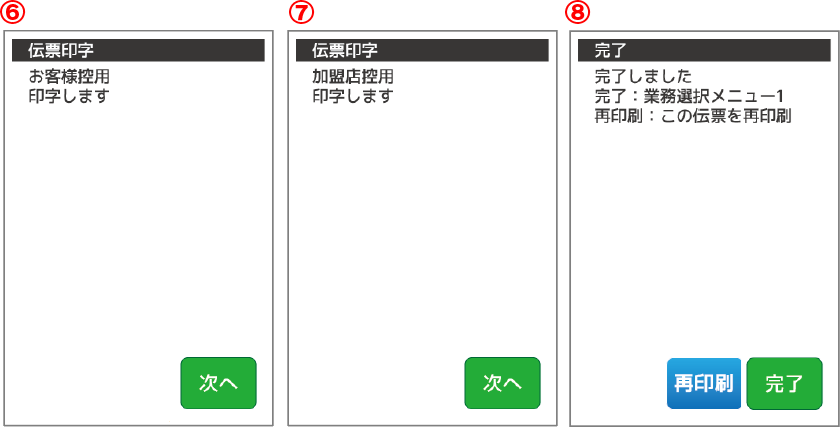

6- 伝票印字「お客様控え」印字が終わったら切り取ります
7- 伝票印字「加盟店控え」印字が終わったら切り取ります
8-「完了」ボタンを押して終了です
売上)電子マネー(VEGA3000)

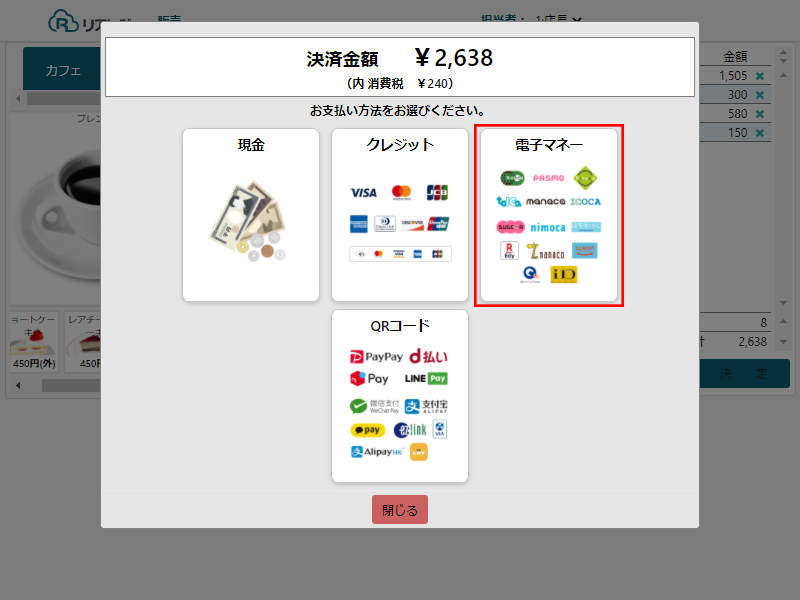

1-リアレジ小計画面で「電子マネー」を選択

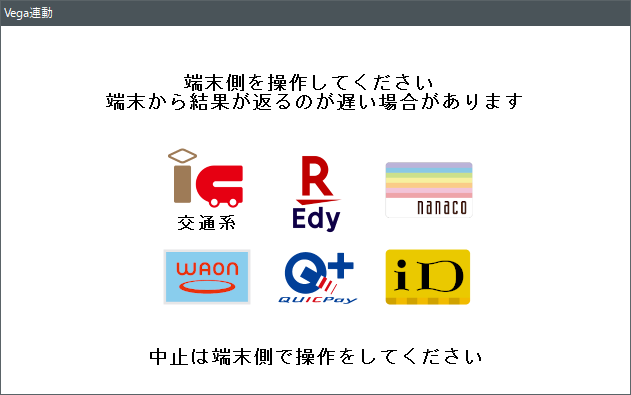

2-「端末側をそうさしてください・・」と表示されます
【 端末操作 】

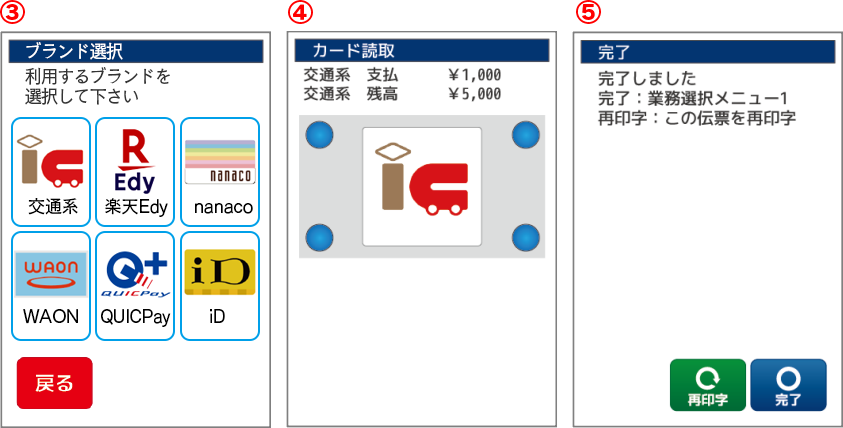

3-VEGA3000でブランドを選択します
※図は交通系の表示(例
4-決済満了後、伝票を印字 交通系/楽天Edy/WAON/nanaco:レシートを1枚印字、お客様控えが必要な場合、5-で再印刷で出力してください
iD/QUICPay:クレジットの様にお客様控えを含み複数枚印字します
※各印字毎にレシートをカットしてください
5-「完了」を押して終了です
返品)クレジット(VEGA3000)
クレジットカード全ブランド共通(銀聯は異なります)

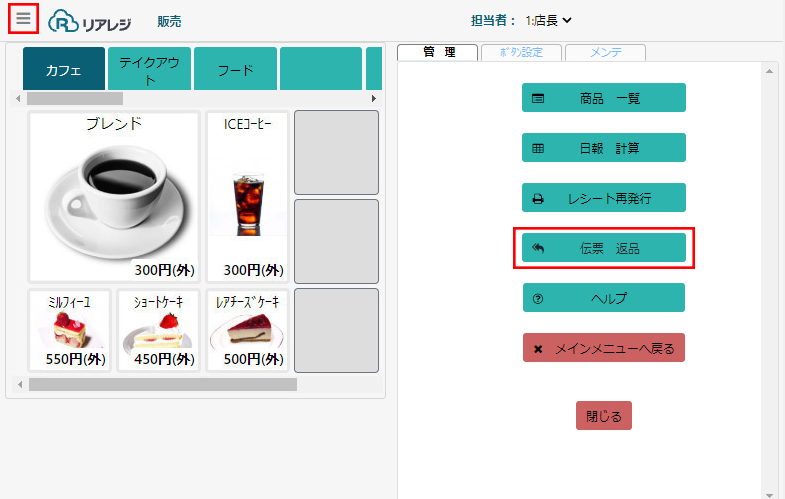

1-リアレジ販売画面の「 」を押します

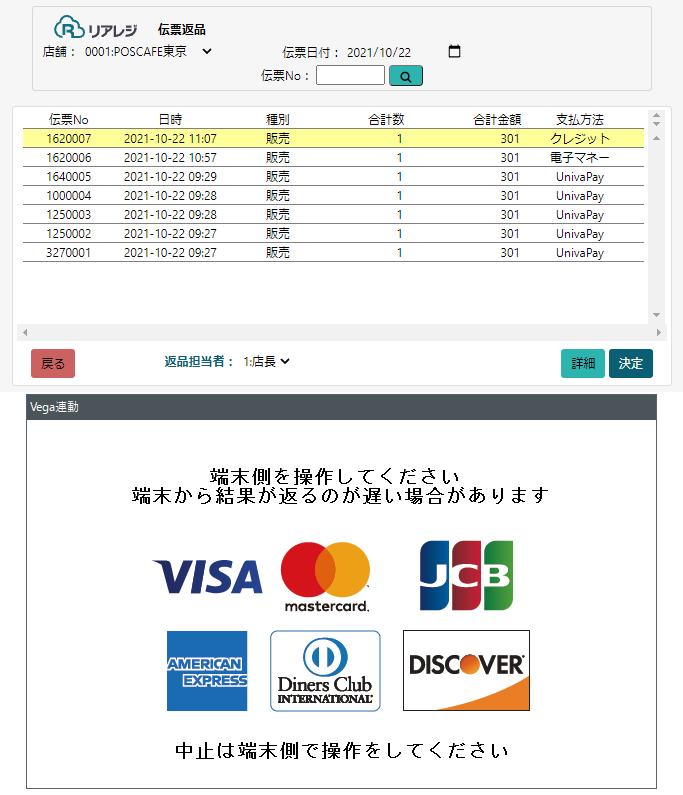

2-「伝票・返品」を押します
3-対象の取引を選択します
4-「端末側を操作して・・・・・」が表示されますので、決済
【 端末操作 】

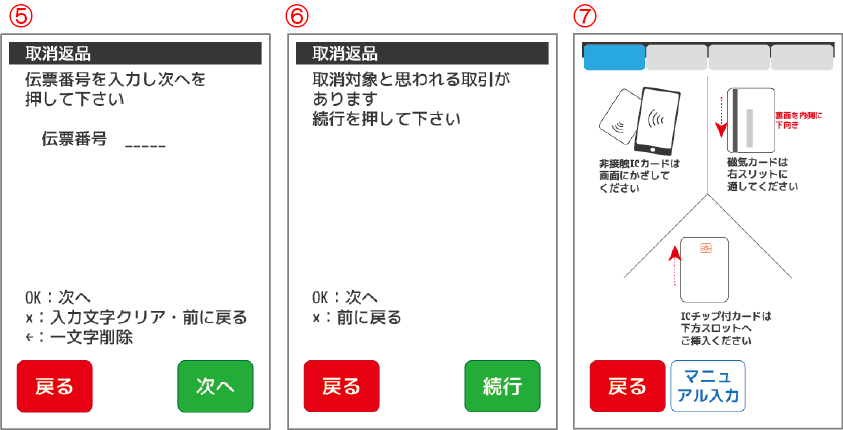

5-「伝票番号」お客様控えの伝票番号を入力し「次へ」を押します
6-「取引対象と思われる取引が・・・」表示された内容を確認し「続行」を押します
7- カードを「ICカード:タッチ・挿入」「磁気カード:スライド」します
8-伝票印字「カード会社控え」「お客様控え」「加盟店控え」各印字毎に切り取り終了
返品)銀聯(VEGA3000)
クレジットカード全ブランド共通(銀聯は異なります)
1-リアレジ販売画面の「 」を押します
2-「伝票・返品」を押します
3-対象の取引を選択します
4-「端末側を操作して・・・・・」が表示されますので、決済
【 端末側操作 】

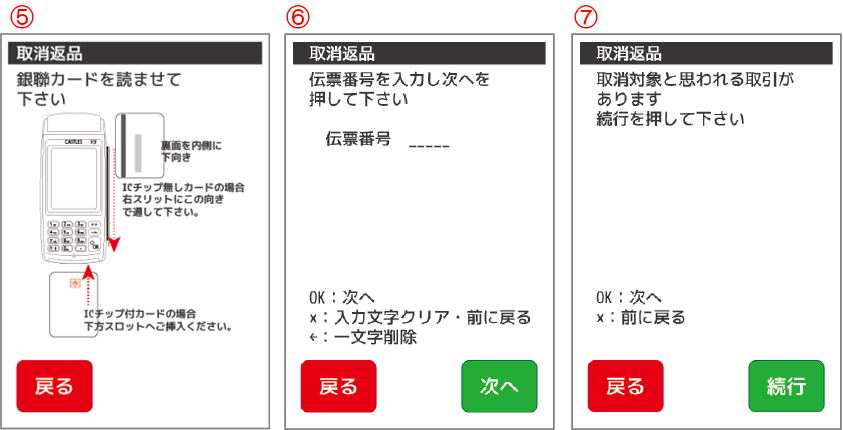

5-銀聯カードをスライドさせます
6-「伝票番号」を入力します
7-「取引対象と思われる取引が・・・」表示された内容を確認し「続行」を押します
8-伝票印字「カード会社控え」「お客様控え」「加盟店控え」各印字毎に切り取り終了

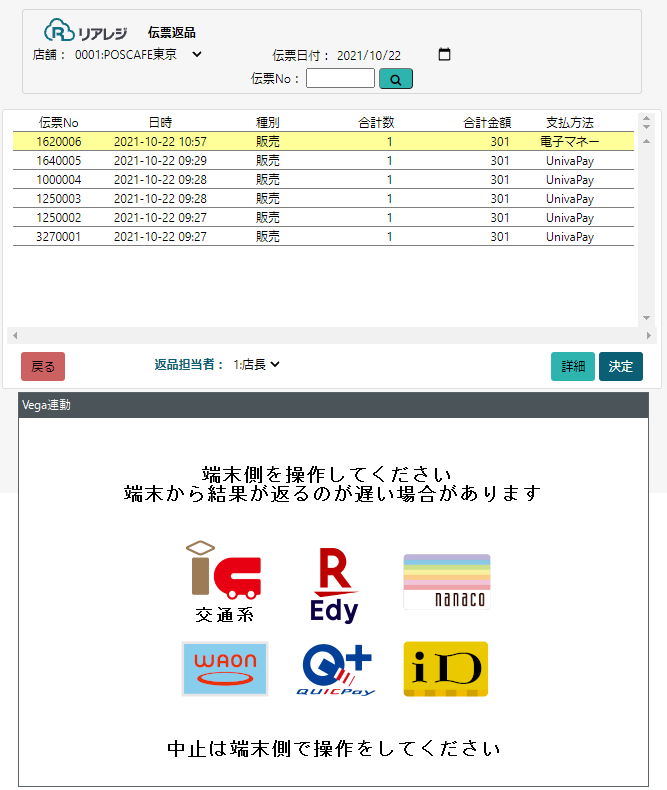

返品/取消し)電子マネー(VEGA3000)

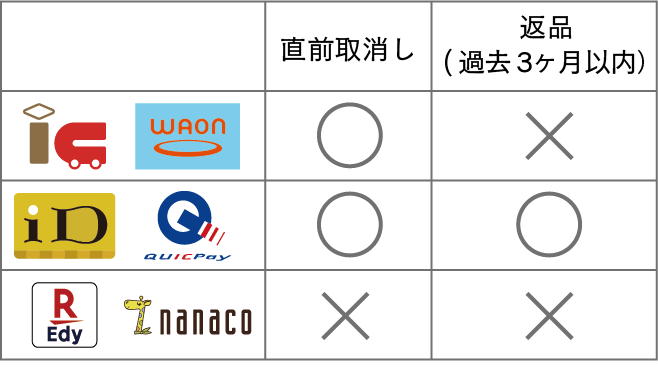

電子マネーはブランドにより、直前取消し、返品処理が不可の物があります
対応表を参照して、処理を行ってください 注)「直前取消し」とは、決済処理の直後に取消す事で、間に違う決済を行うと処理できません
※処理が不可のブランドは、直前取消し/返品処理ともに「現金」で行ってください
1-リアレジ販売画面の「 」を押します
2-「伝票・返品」を押します
3-対象の取引を選択します
4-「端末側を操作して・・・・・」が表示されますので、決済
【 端末操作 】

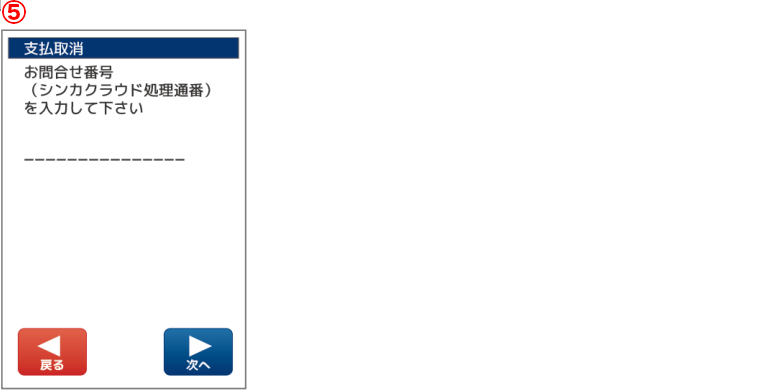

1-「お問合せ番号」を入力し「次へ」を押します
※売上票の下14桁の番号です
2-以降は画面に従って操作してください
