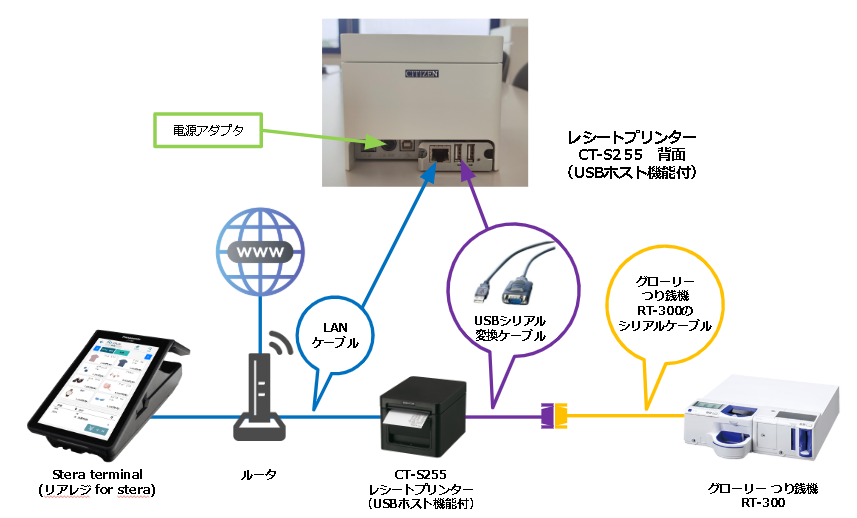

接続構成図
＜＜CT-S255のRT-300シリーズの接続設定＞＞
CT-S255とRT-300をリアレジで使う場合以下の設定が必要です。
■準備するもの：SIMピンやクリップの先を伸ばしたもの

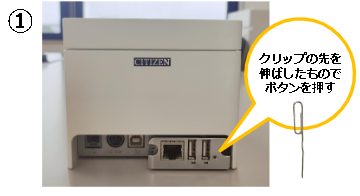

1-CT-S255を設定するため、LANと電源をつなげた状態で、 プリンター背面のネットワークボードにある
パネルボタン（USBホストの右側の小さなボタン）を SIMピンやクリップの先を伸ばしたもので軽く押してください。

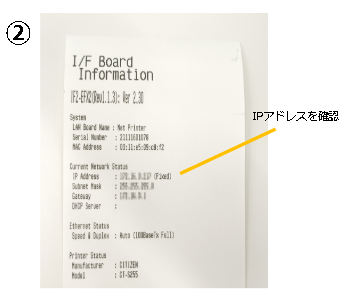

IPアドレスなどの情報が書かれたレシートが印刷されます。
2-IPアドレスの書かれたレシートから、Current Network Status の[IP Address]を確認して、PCやタブレット/スマホで確認したIPアドレスをブラウザに入力しプリンターの設定画面を開きます。

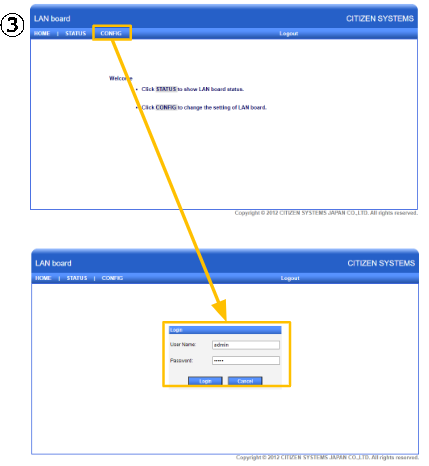

3-設定画面の「CONFIG」をタップして、ログイン画面を開きます。
■User Name/ Passwordの初期値
User Name: admin
Password : admin
上記を入力後、loginボタンを押します。

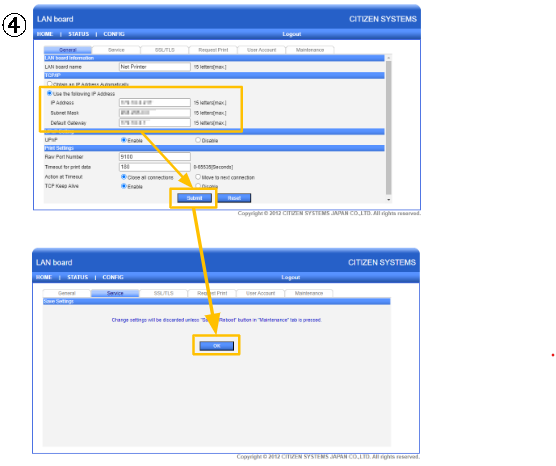

4-固定のIDアドレスを設定したい場合は、「Use the following IP Address」選択し任意の「IP Adress」「Subnet Mask」「Default Gateway」を入力します。
「submit」を押します。
Change settings will be discarded unless "Save & Reboot" button in "Maintenance" tab is pressed.
翻訳：「メンテナンス」タブの「保存して再起動」ボタンを押さない限り、変更した設定は破棄されます。
と表示されるので「OK」ボタンを押します。

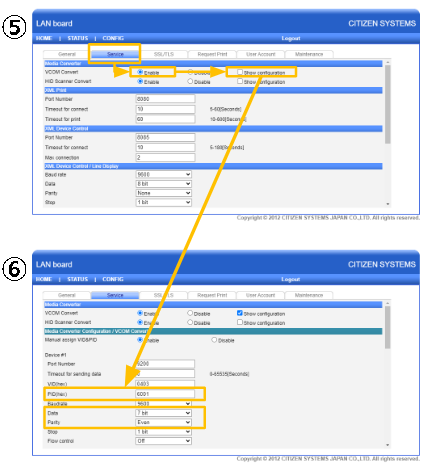

5-「Service」タブを選択します。
「VCOM Converter」を「Enable」に選択。
「Show configuration」にチェック。
6-自動釣銭機のみ使用する場合
Device#1
「PID(hex)」を入力します。
ご使用のUSBシリアル変換ケーブルにより値が異なります。
型番：BSUSRC0610BSの場合⇒「6001」（初期値）
型番：BSUSRC0710BSの場合⇒「6015」（変更）
「Data」を「7bit」に選択。
「Parity」を「Even」に選択。

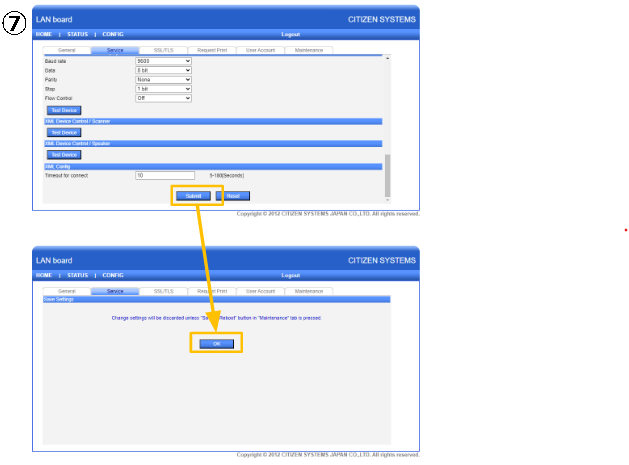

7-画面をスクロールさせて「submit」を押します。
Change settings will be discarded unless "Save & Reboot" button in "Maintenance" tab is pressed.
翻訳：「メンテナンス」タブの「保存して再起動」ボタンを押さない限り、変更した設定は破棄されます。
と表示されるので「OK」ボタンを押します。

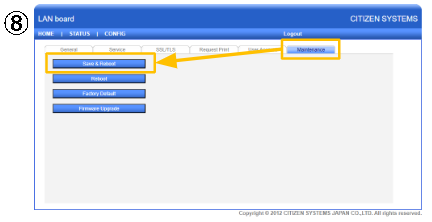

8-「Maintenance」タブを押して「Save & Reboot」ボタンを押して設定をプリンターに保存します。
「YES」を押して、再起動と設定保存を行います。

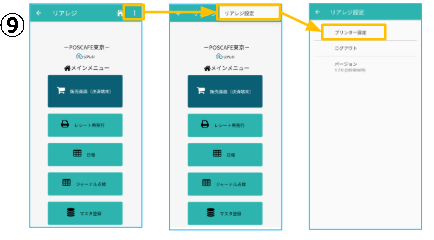

9-リアレジがインストールされた端末の設定を行います。
「リアレジ」のアプリ起動をし、ログインします。
右上の「三点リーダーアイコン」をタップ。
「リアレジ設定」を開き、「プリンター設定」を開きます。

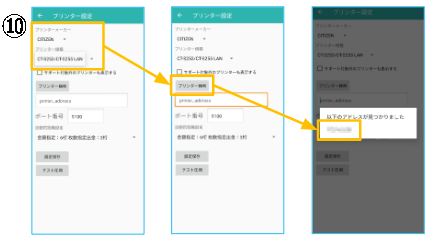

10-プリンター設定が開きます。
「プリンターメーカー」【CITIZEN】を選択して「プリンター機種」をタップします。
プリンターのリストから【 CITIZEN CT-S253/CT-S255 LAN 】を選択します。
【 プリンター検索 】をタップ
※【 printer_address 】に不要な設定が入っている場合は削除します。
該当のプリンターが存在すると候補が表示されます。
候補からIPアドレスをタップ
※候補のプリンターが出てこない場合、
【 printer_address 】に②レシートのIPアドレスを手入力します。

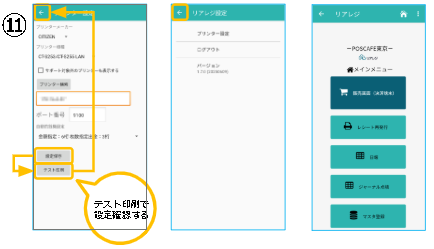

11-プリンターの指定ができたら【 設定保存 】をタップ。
続いて【 テスト印刷 】をタップ。
レシートが印刷されるか確認します。
設定が完了したら、左上の【←】をタップしていきます。
メインメニューに戻ります。

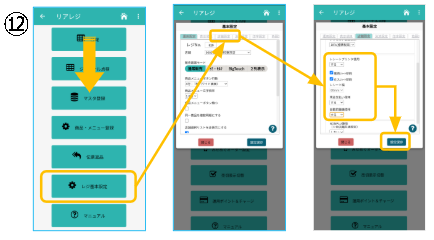

12-画面を下にスクロールさせ【 レジ基本設定 】をタップ。
【 店舗設定 】タブをタップ。
レシートプリンタ使用【する】を選択。
※steraの場合のみ「出力先プリンタ」の表示あり
出力先プリンタ 【外付けプリンタ】を選択。
【 販売レシート印刷 】をチェック
【 仕入レシート印刷 】をチェック
レシート幅 【80mm】を選択。
現金支払い使用 【する】を選択。
自動釣銭機使用 【する】を選択。
設定完了後、【 設定保存 】をタップし【 閉じる 】をタップ

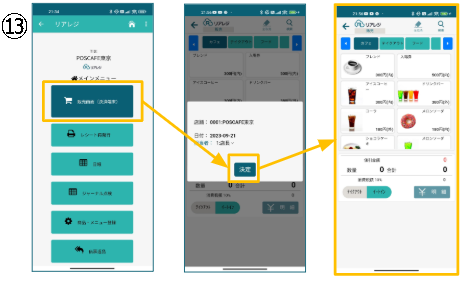

13-「販売画面」でレジを起動して動作を確認してください。
