Star mC-Print2 (Bluetooth)の設定



画面遷移

ご利用になるボタンを選択すると、それぞれの手順の位置まで移動します。

iOSの場合

1. プリンタへ【80mm⇒58mm縮小】設定をする

mPOP/mC-Print2などのスター精密製プリンターに対して、80mm⇒58mm幅の縮小レイアウトにするための設定を行います。

本設定はプリンター本体へ記憶されます。そのため、リアレジ用端末でなくても設定可能です。

お手持ちのスマートフォンから、下記のQRコードまたはURLリンクを通じて【Star Quick Setup Utility】をダウンロードします。

◆Star Quick Setup Utility（スター精密 設定用アプリ）

  1. 【フィードボタン】を長押ししながら【 電源 】を入れます。
    ※【フィードボタン】は、紙が印刷されるまで長押ししてください。

  2. レシートが3枚印刷されます。2枚目のレシートにプリンターで割り振られたDev Name（デバイスネーム）とアドレスが表示されます。
    ※こちらの紙は後ほど利用します。

    レシート印刷内容の確認
  3. iOS端末の【 設定 】をタップします。
  4. 【 Bluetooth 】をタップします。

  5. 【 Bluetooth 】のトグルをオンにします。しばらく待ち、【 mC-Print2-xxxx 】の表示が出たらタップします。

    ※手順2で印刷されたDev Name（デバイスネーム）と同じか確認してください。
    特に複数台のレジを設定する場合、iOS端末とプリンターが目的のペアになっているかDev Name（デバイスネーム）でご確認ください。

    Bluetoothペアリング画面

  6. 【 mC-Print2 】が[ 接続済み ] と表示されます。ペアリングが完了しました。設定画面を閉じます。
    ※電源オフ・Bluetoothのオフをした際は、【 mC-Print2-xxxx 】のペアリングが切断されます。次回からは、この画面で【 mC-Print2-xxxx 】をタップするだけでペアリングができます。

    Bluetooth接続完了表示
  7. アプリ【Star Quick Setup Utility】を起動します。
  8. 画面上部をタップします。

  9. スター精密製の接続できるプリンターの候補が出ます。接続したいプリンターをタップします。

    アプリ起動とプリンター選択
  10. Bluetoothペアリングの確認が出ますので、【はい】を選択してください。
  11. 再度、画面が表示されますので、【プリンターの動作確認を行う】をタップします。

  12. 【プリンターテスト印字】をタップします。レシートプリンターが接続されているか確認を行います。印字が確認できたら、【戻る】をタップして元の画面に戻ります。
    ※印字がうまくいかない場合は、本マニュアル2以降を細かく確認してください。

    テスト印字の実行
  13. 【プリンターの設定変更を行う】をタップします。
  14. 【メモリースイッチ設定】をタップします。

  15. 設定メニューを下にスクロールさせて【水平方向縮小印刷】をタップします。選択肢から【72mm→印字領域】を選択し、【適用する】をタップします。

    水平方向縮小印刷の設定

  16. 【OK】をタップします。設定が完了し、プリンター本体に設定が書き込まれます。

    設定の書き込み完了

2. iOS端末にレシートプリンターをペアリングする。

※ペアリングが既にお済みの方は、アプリ設定の項へ進んでください。

  1. 【フィードボタン】を長押ししながら【電源】を入れます。
    ※【フィードボタン】は、紙が印刷されるまで長押ししてください。

  2. レシートが3枚印刷されます。2枚目のレシートにプリンターで割り振られたDev Name（デバイスネーム）とアドレスが表示されます。
    ※こちらの紙は後ほど利用します。

    デバイスネームの確認レシート
  3. mC-Print2の電源を入れます。次に、iOS端末の【 設定 】をタップします。
  4. 【 Bluetooth 】をタップします。

  5. 【 Bluetooth 】のトグルをオンにします。しばらく待ち、【 mC-Print2-xxxx 】の表示が出たらタップします。

    端末側のBluetooth設定

  6. 【mC-Print2-xxxx】が[ 接続済み ] と表示されます。ペアリングが完了しました。設定画面を閉じます。
    ※電源オフ・Bluetoothのオフをした際は、【mC-Print2-xxxx】のペアリングが切断されます。次回からは、この画面で【mC-Print2-xxxx】をタップするだけでペアリングができます。

    Bluetooth接続完了表示
  7. リアレジを起動します。メインメニューの右上【歯車マーク 】をタップします。
  8. 【プリンター設定 】をタップします。

  9. プリンター設定が開きます。「プリンターメーカー」で【 Star 】を選択して「プリンター機種」をタップします。
    ※旧アプリの場合は、メーカーは選択せず直接プリンター機種を選択します。

    リアレジ内のプリンター設定
  10. プリンターのリストから【mC-Print2 Bluetooth】を選択します。
  11. デバイス名の【 虫眼鏡 】をタップします。

  12. ペアリングしたプリンターが表示されますので、【 mC-Print2】をタップします。

    mPOPの検出と選択
  13. デバイス名が【 mC-Print2】へ変更されていることを確認したら、【保存】をタップします。
  14. 【OK 】をタップします。

  15. 【印字テスト】をタップします。レシートが印刷されるか確認します。問題なく印刷ができたならば【 戻る 】をタップします。

    テスト印字の確認
  16. 【閉じる】をタップします。
  17. メインメニューに戻ったら、画面を下にスクロールさせて【レジ基本設定 】をタップします。

  18. 【店舗設定 】タブをタップします。

    レジ基本設定への遷移
  19. レシートプリンタ使用【する】を選択し、【販売レシート印刷 】と【仕入レシート印刷 】にチェックを入れます。その後、【印字設定 】タブをタップします。

  20. 【レシートヘッダ 】【レシートフッタ 】に店舗連絡先やインボイスのための登録番号を記入し、設定完了後に【設定保存 】をタップして【閉じる】をタップします。以上でmC-Print2の設定は完了です。

    店舗設定と印字設定の保存

Androidの場合

1. プリンタへ【80mm⇒58mm縮小】設定をする

mPOP/mC-Print2などのスター精密製プリンターに対して、80mm⇒58mm幅の縮小レイアウトにするための設定を行います。

本設定はプリンター本体へ記憶されます。そのため、リアレジ用端末でなくても設定可能です。

お手持ちのスマートフォンから、下記のQRコードまたはURLリンクを通じて【Star Quick Setup Utility】をダウンロードします。

◆Star Quick Setup Utility（スター精密 設定用アプリ）

  1. 【フィードボタン】を長押ししながら【 電源 】を入れます。
    ※【フィードボタン】は、紙が印刷されるまで長押ししてください。

  2. レシートが3枚印刷されます。2枚目のレシートにプリンターで割り振られたDev Name（デバイスネーム）とアドレスが表示されます。
    ※こちらの紙は後ほど利用します。

    レシート印刷内容の確認
  3. スマホのBluetoothをオンにします。
  4. アプリ【Star Quick Setup Utility】を起動します。

  5. 画面上部をタップします。

    アプリ起動画面
  6. スター精密製の接続できるプリンターの候補が出ます。接続したいプリンターをタップします。
  7. Bluetoothペアリングの確認が出ますので、【はい】を選択してください。
    ※接続ができないエラー画面が出ても、【再試行】をタップすると接続できるケースがあります。

  8. 再度、画面が表示されますので、【プリンターの動作確認を行う】をタップします。

    プリンター選択と動作確認
  9. 【プリンターテスト印字】をタップします。レシートプリンターが接続されているか確認を行います。印字が確認できましたら、【←】をタップして元の画面に戻ります。
    ※印字がうまくいかない場合は、本マニュアル2以降を細かく確認してください。
  10. 【プリンターの設定変更を行う】をタップします。

  11. 【メモリースイッチ設定】をタップします。

    テスト印字と設定メニュー
  12. 設定メニューを下にスクロールさせて【水平方向縮小印刷】をタップします。選択肢から【72mm→印字領域】を選択し、【適用する】をタップします。
  13. 【はい】をタップします。

  14. 【OK】をタップします。設定が完了し、プリンター本体に設定が書き込まれます。

    設定の書き込み完了

2. Android端末にレシートプリンターをペアリングする。

  1. 【フィードボタン】を長押ししながら【電源】を入れます。
    ※【フィードボタン】は、紙が印刷されるまで長押ししてください。

  2. レシートが3枚印刷されます。2枚目のレシートにプリンターで割り振られたDev Name(デバイスネーム)とアドレスが表示されます。
    ※こちらの紙は後ほど利用します。

    デバイスネームの確認レシート

  3. アプリドロア(画面下部を下から上へスワイプ)を開き、アプリの一覧画面を開きます。【設定】をタップします。

    設定アプリの起動
  4. 【接続済みのデバイス】をタップします。
  5. 【新しいデバイスとペア設定】をタップします。

  6. Bluetoothのプリンターを検索します。先ほど、手順2で印刷されたレシートを確認し、デバイスネーム【mC-Print2-XXXXX】をタップします。

    Bluetoothペアリング設定
  7. 【ペア設定する】をタップします。

  8. ペアリングされた端末を確認します。この画面に、レシートプリンターが表示されていれば、ペアリングを確認できます。【←】をタップして、アプリメニューまで戻ります。

    ペアリング完了確認
  9. リアレジアプリからメインメニューを開きます。メインメニューの右上【⋮】をタップし、その後【リアレジ設定】をタップします。
  10. 【プリンター設定】をタップします。

  11. プリンター設定が開きます。「プリンターメーカー」で【Star】を選択して「プリンター機種」をタップします。
    ※旧アプリの場合は、メーカーは選択せず直接プリンター機種を選択します。

    リアレジ内のプリンター設定
  12. プリンターのリストから【Star mC-Print3 Bluetooth】を選択します。
    ※ Star mC-Print2の場合でも、Star mC-Print3 Bluetoothを選択します。
  13. 【プリンター検索】をタップします。
    ※【printer_address】に不要な設定が入っている場合は削除します。

  14. 該当のプリンターが存在すると候補が表示されますので、候補からBluetoothのアドレスをタップします。

    プリンター検索とアドレス選択
  15. プリンターの指定ができたら【設定保存】をタップします。続いて【テスト印刷】をタップし、レシートが印刷されるか確認します。
  16. 設定が完了したら、左上の【←】をタップしていきます。

  17. メインメニューに戻ります。

    テスト印刷の確認
  18. 画面を下にスクロールさせて【レジ基本設定】をタップします。
  19. 【店舗設定】タブをタップします。

  20. レシートプリンタ使用【する】を選択します。【販売レシート印刷】と【仕入レシート印刷】にチェックを入れます。【印字設定】タブをタップします。

    レジ基本設定と店舗設定

  21. 【レシートヘッダ】や【レシートフッタ】に店舗連絡先やインボイスのための登録番号を記入し、設定完了後に【設定保存】をタップして【閉じる】をタップします。

    印字設定の保存

PayCAS Mobileの場合

▼ 注意事項 A920 MAXは、Bluetoothの機能がないため、プリンターとのBluetooth接続はご利用いただけません。
PayCAS MobileのBluetooth接続は、A920でのみご利用いただけます。
A920の場合は下の手順へおすすみください。
対象端末の注意事項イメージ

A920またはJT-VT10の場合

1. プリンタへ【80mm⇒58mm縮小】設定をする

スター精密製プリンターに対して、80mm⇒58mm幅の縮小レイアウトにするための設定を行います。
本設定はプリンター本体の機器へ設定されますので、リアレジを使用する端末以外（お手持ちのスマートフォンなど）から設定が可能です。
下記のQRコードまたはURLリンクを通じて【Star Quick Setup Utility】をダウンロードしてください。

◆Star Quick Setup Utility（スター精密 設定用アプリ）

【iOS版】

iOS版QRコード

セットアップユーティリティ インストール

【Android版】

Android版QRコード

セットアップユーティリティ インストール

※この設定は、Bluetooth接続で設定を行います。LANケーブルは外したまま電源を入れてください。

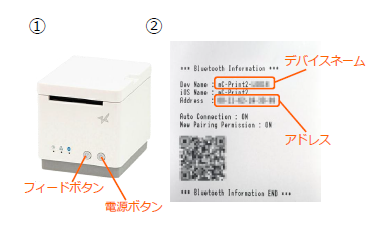

  1. 【フィードボタン】を長押ししながら【電源】を入れます。
    ※【フィードボタン】は、紙が印刷されるまで長押ししてください。

  2. レシートが3枚印刷されます。2枚目のレシートにプリンターで割り振られたDev Name（デバイスネーム）とアドレスが表示されます。
    ※こちらの紙は後ほど利用します。

    レシート印刷内容の確認

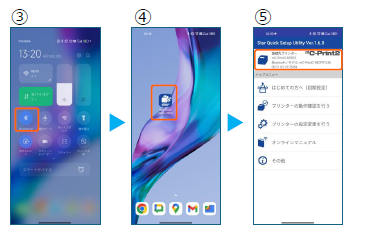

  3. スマホのBluetoothをオンにします。
  4. アプリ【Star Quick Setup Utility】を起動します。

  5. 画面上部をタップします。

    アプリ起動画面

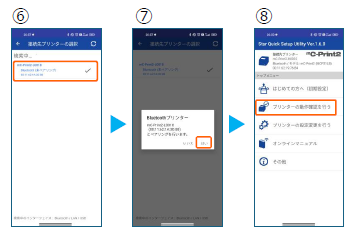

  6. スター精密製の接続できるプリンターの候補が出ます。接続したいプリンターをタップします。
  7. Bluetoothペアリングの確認が出ますので、【はい】を選択してください。
    ※接続ができないエラー画面が出ても、【再試行】をタップすると接続できるケースがあります。

  8. 再度、画面が表示されますので、【プリンターの動作確認を行う】をタップします。

    プリンター選択と動作確認

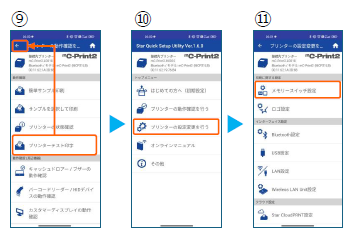

  9. 【プリンターテスト印字】をタップします。レシートプリンターが接続されているか確認を行います。印字が確認できましたら、【←】をタップして元の画面に戻ります。
    ※印字がうまくいかない場合は、本マニュアル2以降を細かく確認してください。
  10. 【プリンターの設定変更を行う】をタップします。

  11. 【メモリースイッチ設定】をタップします。

    テスト印字と設定メニュー

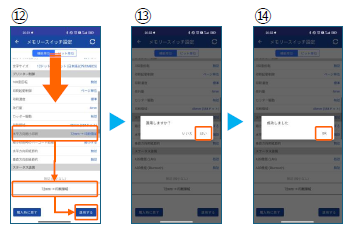

  12. 設定メニューを下にスクロールさせて【水平方向縮小印刷】をタップします。選択肢から【72mm→印字領域】を選択し、【適用する】をタップします。
  13. 【はい】をタップします。

  14. 【OK】をタップします。設定が完了し、プリンター本体に設定が書き込まれます。

    設定の書き込み完了

2. 決済端末にレシートプリンターを接続する。

  1. 【フィードボタン】を長押ししながら【電源】を入れます。
    ※【フィードボタン】は、紙が印刷されるまで長押ししてください。

  2. レシートが3枚印刷されます。2枚目のレシートにプリンターで割り振られたDev Name（デバイスネーム）とアドレスが表示されます。
    ※こちらの紙は後ほど利用します。

    デバイスネームの確認レシート

  3. 決済端末を起動し、【その他メニュー】をタップします。【端末設定】をタップし、【ネットワーク設定】をタップします。

    端末設定画面への遷移

  4. 【Bluetooth】をタップし、トグルを【ON】にします。
    Bluetoothのプリンターを検索し、先ほど手順2で印刷されたレシートを確認して、デバイスネーム【mC-Print2-XXXXX】をタップします。
    ペアリングを完了させたら、リアレジのアプリを起動します。

    Bluetoothペアリング設定

  5. リアレジアプリからメインメニューを開きます。メインメニューの右上【⋮】をタップし、その後【リアレジ設定】をタップします。
    【プリンター設定】をタップし、開いた画面の「プリンターメーカー」で【Star】を選択して「プリンター機種」をタップします。

    リアレジ内のプリンター設定
  6. プリンターのリストから【mC-Print2-XXXXX】を選択します。
  7. 【プリンター検索】をタップします。
    ※【printer_address】に不要な設定が入っている場合は削除します。

  8. 該当のプリンターが存在すると候補が表示されますので、候補からBluetoothのアドレスをタップします。

    プリンター検索とアドレス選択
  9. プリンターの指定ができたら【設定保存】をタップします。続いて【テスト印刷】をタップし、レシートが印刷されるか確認します。
  10. 設定が完了したら、左上の【←】をタップしていきます。

  11. メインメニューに戻ります。

    テスト印刷の確認
  12. 画面を下にスクロールさせて【レジ基本設定】をタップします。
  13. 【店舗設定】タブをタップします。

  14. レシートプリンタ使用【する】を選択します。【販売レシート印刷】と【仕入レシート印刷】にチェックを入れます。
    出力先プリンターで【外付けプリンタ】を選択し、その後【印字設定】タブをタップします。

    レジ基本設定と店舗設定

  15. 【レシートヘッダ】や【レシートフッタ】に店舗連絡先やインボイスのための登録番号を記入し、設定完了後に【設定保存】をタップして【閉じる】をタップします。

    印字設定の保存
